钣金加工常见问题与解决方案

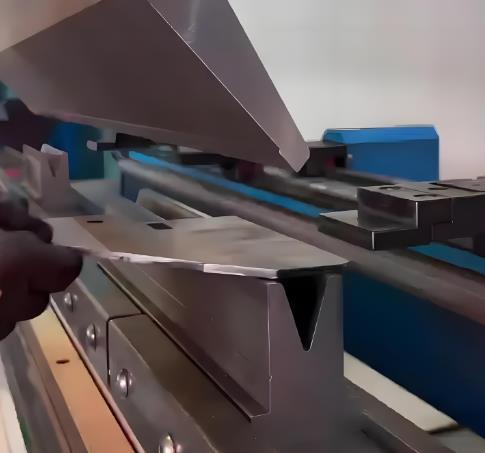

一、折弯工艺问题

1. 折弯角度偏差
   • 原因：模具精度不足（如长期使用后磨损）、材料厚度公差大或材质不均。
   • 解决方案：
     • 定期检查模具，磨损严重时及时修复或更换。
     • 采购材料时严格把控公差，要求供应商提供符合标准的板材。
     • 案例：汽车零部件加工中，角度偏差过大会导致装配困难，需通过模具修复和材料筛选解决。
2. 折弯开裂/裂纹
   • 原因：材料延展性不足、折弯半径过小（超过材料极限变形程度）、表面存在划痕或杂质。
   • 解决方案：
     • 调整模具间隙和均匀度，提升冲裁断面质量（光洁、平直）。
     • 根据材料纹路方向排料：折弯方向与纹路垂直时，半径可减小；平行时需增大半径。
     • 多道折弯边相交处布置止裂孔（直径≥材料厚度+折弯内径）。
     • 案例：电子设备外壳加工中，开裂会导致产品报废，需通过优化排料和增加止裂孔解决。
3. 回弹现象
   • 原因：材料折弯时存在弹性变形，外力去除后恢复部分角度。
   • 解决方案：
     • 加长上模胎具，增大模具端头圆角半径。
     • 增大下模槽口宽度，减轻挤压工件情况。
     • 下模设计为滚轴式V形模，使板材旋转时与下模充分接触。
     • 在板料上部和下模位置加垫0.1-0.5mm橡胶皮或无压痕膜。
     • 案例：通过优化模具设计，回弹量可减少50%以上。
4. 折弯边不平直、尺寸不稳定
   • 原因：未设计压线或预折弯、压料力不足、凸凹模圆角磨损不对称。
   • 解决方案：
     • 增加压线或预折弯工艺。
     • 加大压料力，调整凸凹模间隙并抛光圆角。
     • 确保高度尺寸不小于小极限值。

二、表面质量问题

1. 毛刺与凸凹
   • 原因：模具间隙过大（坯料断离时裂纹不重合）或过小（导致凸凹）、刃口变钝。
   • 解决方案：
     • 优化模具结构，确保间隙合理。
     • 提高模具硬度，定期修磨或更换变钝刃口。
     • 调整模具放线角度，改变冲孔顺序（先大孔后小孔）。
     • 案例：钣金机柜加工中，通过降低模具间隙和增加硬度，毛刺高度可控制在0.1mm以内。
2. 划伤与压痕
   • 原因：原材料表面缺陷、凸模弯曲半径过小、弯曲间隙不足。
   • 解决方案：
     • 控制原材料表面质量（如贴膜保护）。
     • 增大凸模弯曲半径，合理调整弯曲间隙。
     • 在板料与下模间加垫橡胶皮或无压痕膜。
3. 锈蚀
   • 原因：防护不当（如保存期限过长、材料不符合要求、防护油失效）。
   • 解决方案：
     • 选用耐腐蚀材料（如不锈钢304、镀锌板SECC）。
     • 涂覆防锈油或采用真空包装，缩短库存周期。

三、尺寸与变形问题

1. 尺寸偏差
   • 原因：材料回弹、模具磨损、加工温度过高。
   • 解决方案：
     • 严格把控加工工艺，执行工艺要求。
     • 加工过程中实时测量，及时调整参数（如激光切割功率、折弯压力）。
     • 案例：通过补偿回弹量，尺寸精度可提升至±0.05mm。
2. 变形（弯曲、拉伸、磕碰）
   • 原因：受力不均、材料回弹、后续工序磕碰。
   • 解决方案：
     • 合理设计工艺方案（如预弯、增加料厚）。
     • 采用滚轴式V形模减少压痕。
     • 加强工序间防护（如使用专用托盘）。
3. 焊接变形
   • 原因：焊接顺序不当、热量集中、夹具固定不牢。
   • 解决方案：
     • 采用分段焊接+水冷夹具控制热量。
     • 优化焊接顺序（如对称焊接）。
     • 案例：汽车车身焊接中，通过分段焊接使变形量减少30%。

四、材料与设计问题

1. 材料选择不当
   • 问题：强度不足、耐腐蚀性差、导电导热性能差。
   • 解决方案：
     • 根据应用场景选择材料（如不锈钢304用于食品机械、铝板6061用于航空航天）。
     • 参考材料性能表，优先选用综合成本低的材料（如SPCC替代SECC）。
2. 设计缺陷
   • 问题：折弯分离位无切口避空、产品展开后干涉、圆弧耳无法成型。
   • 解决方案：
     • 在折弯位置做局部减料切口。
     • 更改展平方向，追加切口避免干涉。
     • 取消非功能侧耳，减少焊接工序。
     • 案例：通过优化设计，某企业加工成本降低70%，效率提升10倍。

五、工艺优化建议

1. 标准化与开模生产
   • 统一工艺孔形状和产品型号，降低模具成本。
   • 对长期大量使用的零部件开模（如盖板开模后单件加工费从5.3元降至1.5元）。
2. 设备维护
   • 定期检查激光切割机光路、数控折弯机液压油清洁度。
   • 每日清理设备导轨油污，防止磨损。
3. 质量控制
   • 引入AI视觉检测系统，将不良率从2%降至0.1%。
   • 执行盐雾测试（如华为5G基站机箱通过1000小时测试）。
